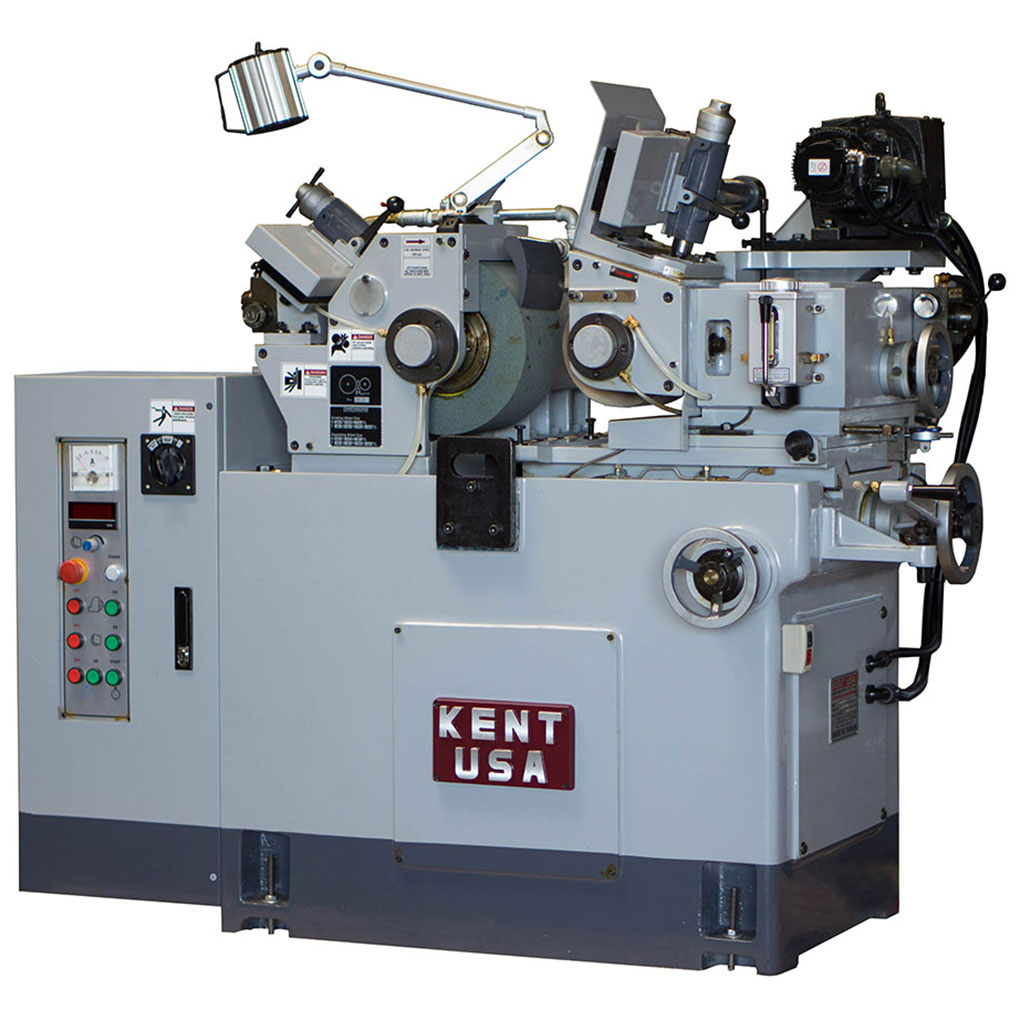

Para tiradas de producción de alto volumen y generar redondeo y precisión rápidas, Kent USA cuenta con una línea de rectificadoras cilíndricas y sin centro. Las máquinas de esta colección permiten dimensiones muy ajustadas y controles de tolerancia de redondez. Con tamaños de muelas de entre 12" y 20" y motores con potencia entre 7.5 y 20HP, Kent USA tiene la rectificadora adecuada para redondear sus piezas de trabajo que tienen hasta 2'' de diámetro. Las rectificadoras cilíndricas y sin centro poseen un diseño compacto para un uso mínimo del espacio del taller. Vienen equipadas con una cómoda hidráulica para las ruedas de rectificado y regulación que garantiza ruedas suaves y uniformes y una configuración rápida y sin complicaciones.
- Capacidad de rectificado con reposo de trabajo estándar hasta 2"
- Tamaño de la muela abrasiva desde 12 "x 6" x 5 " hasta 20″ x 8″ x 12″
- Ruedas de regulación desde 8"x 6" x 5" hasta 12″ x 8″ x 5″
- Motores principales de muela de desde 7.5HP hasta 20HP
- Diseño compacto para un uso mínimo del espacio en el taller
- Controles sencillos para una máxima eficiencia laboral
- Lubricación automática con enclavamiento de seguridad para evitar el funcionamiento de la máquina cuando no hay lubricación presente
- El aparador hidráulico para ruedas de rectificado y de regulación asegura ruedas lisas y homogéneas
Especificaciones
| JHC-12S | JHC-18S | JHC-20S | |
| Rango de rectificado (descanso de trabajo estándar) | Ø 0.04" - 1" | Ø 0.04" - 2" | Ø 0.04" - 2" |
| Rango de rectificado (descanso de trabajo especial) | Ø 1" - 1.96" | Ø 1.5" - 4" | Ø 1.5" - 4" |
| Tamaño de la muela abrasiva | 12" x 6" x 5" | 18" x 8" x 9" | 20"x 8" x 12" |
| Tamaño de rueda reguladora | 8"x 6" x 5" | 10" x 8" x 4.38" | 12" x 8" x 5" |
| Velocidad de la muela abrasiva | 1900 RPM | 1200 RPM | 1200 RPM |
| Velocidad de rueda reguladora | 7 pasos 20-337 RPM, infinitamente var. 10-300 RPM (modelo S) | 10 pasos 13-316 RPM, infinitamente variable 10-250 RPM (modelo S) | 10 pasos 13-316 RPM, infinitamente variable 10-250 RPM (modelo S) |
| Motor de muela abrasiva | 7.5 HP | 15 HP | 20 HP |
| Motor de rueda reguladora | 1 HP (1200 RPM) | 2 HP (1200 RPM) | 3 HP (1200 RPM) |
| Motor de bomba hidráulica | 1 HP (1800 RPM) | 1 HP (1800 RPM) | 1 HP (1800 RPM) |
| Motor de bomba de refrigerante | 1/8 HP (3600 RPM) | 1/4 (3600 RPM) | 1/4 (3600 RPM) |
| Graduación de alimentación del portaobjetos superior | 0.0001" (0.200" por rev) | 0.0001" (0.200" por rev) | 0.0001" (0.200" por rev) |
| Graduación de alimentación del portaobjetos inferior | 0.0002" (0.400" por rev) | 0.0002" (0.400" por rev) | 0.0002" (0.400" por rev) |
| Deslizamiento inferior Micro Feed | 0.000050" (Grad), 0.010" (Rev) | 0.000050" (Grad), 0.010" (Rev) | 0.000050" (Grad), 0.010" (Rev) |
| Graduación del dispositivo de apósito | 0.0005" (Grad), 0.050" (Rev) | 0.0005" (Grad), 0.050" (Rev) | N / A |
| Rueda de regulación del ángulo del azulejo | +5~-3° | +5~-3° | +5~-3° |
| Ángulo de giro de la rueda reguladora | ± 5° | ± 5° | ± 5° |
| Peso neto | 1597 kg | 2794 kg | 3193 kg |
| Peso bruto | 1747 kg | 3093 kg | 3493 kg |
Accesorios estándar
- Balanceo de ruedas y cenador
- Eyector de trabajo hidráulico para rectificado de alimentación
- Alimentador de trabajo manual para rectificado de alimentación
- Unidad automática de alimentación
- Descarga de accesorios para la rectificadora de alimentación continua
- Carga y descarga automáticas para rectificadora de alimentación
- Accesorio de rectificadora de perfil con plantilla y cuchilla
- Unidad de carga automática tipo revista para rectificado de avance
- Unidad de carga automática tipo tolva para rectificado de alimentación pasante
- Unidad de soporte de rectificado de barra larga
- Unidad de filtro de papel y separador magnético
- Unidad de filtro de refrigerante de hidrociclón
- Alimentador vibratorio para rectificadora de alimentación continua
