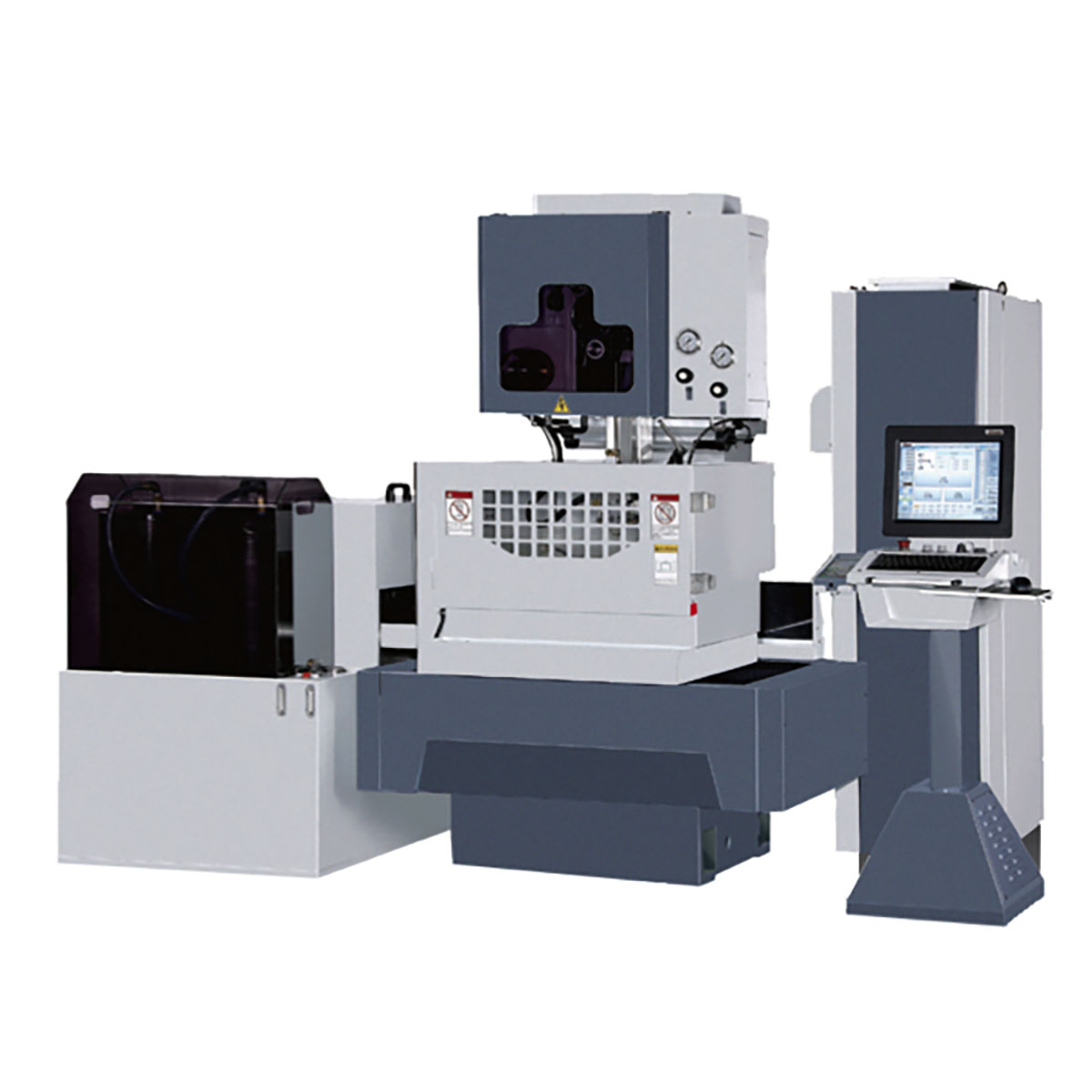

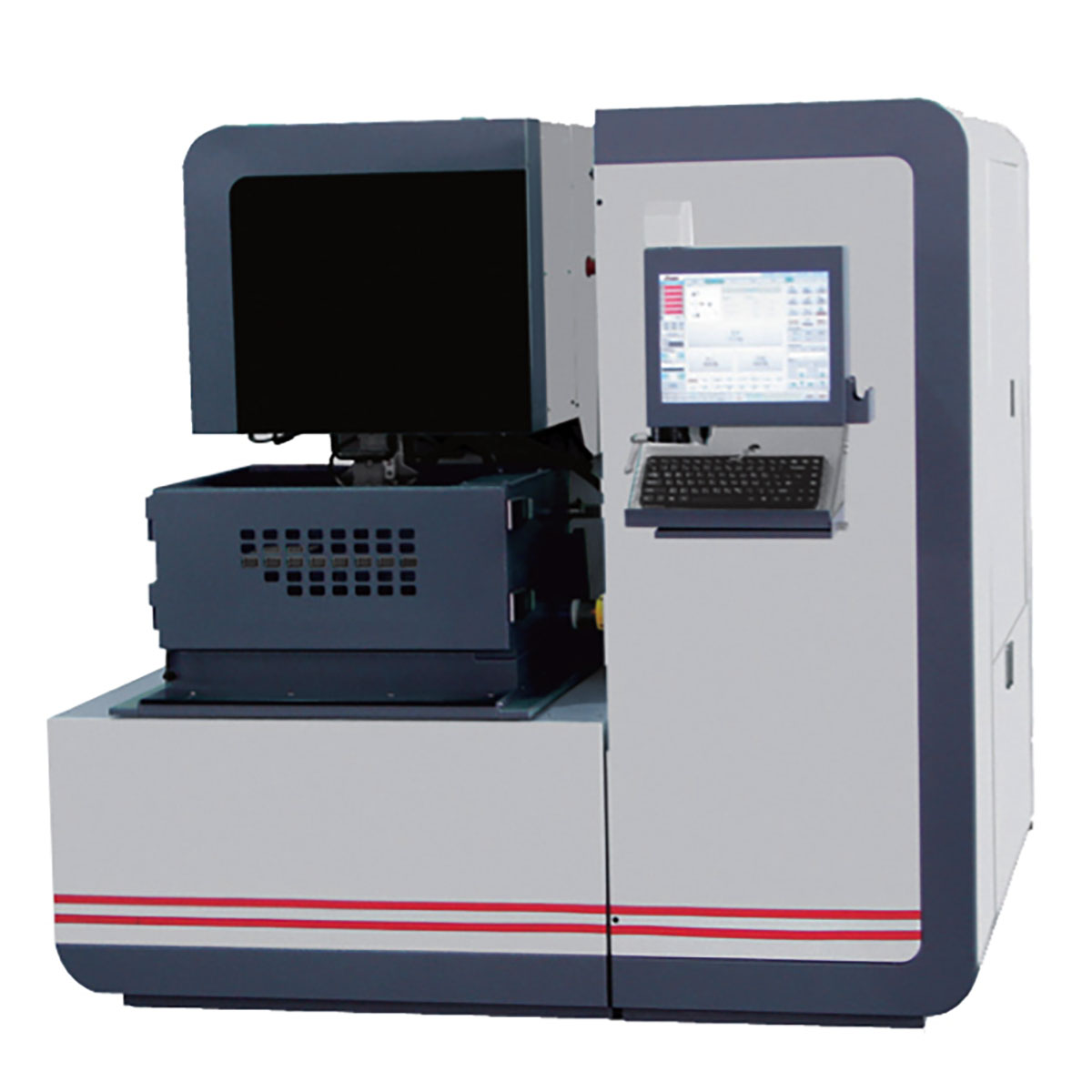

Los EDM de tipo sumergido de Kent USA son excelentes para mantener la temperatura estable de la parte inferior y del brazo, la fijación y la mesa de trabajo y, por lo tanto, se obtienen cortes más rectos y precisos. Estos EDM son el camino a seguir si está buscando un ruido mínimo y una rotura de cables y un corte cónico más alto y efectivo. Los EDM de tipo sumergido de Kent USA pueden mecanizar tamaños de piezas de trabajo de 22" x 18.5" x 4.5" a 39.4" x 28" x 13.6", carga de ejes de hasta 10 kg y capacidad del tanque de agua de hasta 248.3 galones. Todos los EDM de tipo sumergido de Kent USA están respaldados por nuestra garantía de 15 meses.
- Estructura de la máquina diseñada y analizada por el sistema CAE para una alta rigidez estructural
- Ejes U, V, Z estratégicamente ubicados en la columna superior para mayor rigidez y precisión del husillo
- Sistemas de recepción de hilos de embrague de potencia magnética
- Sistema de hilo de enhebrado automático ATW

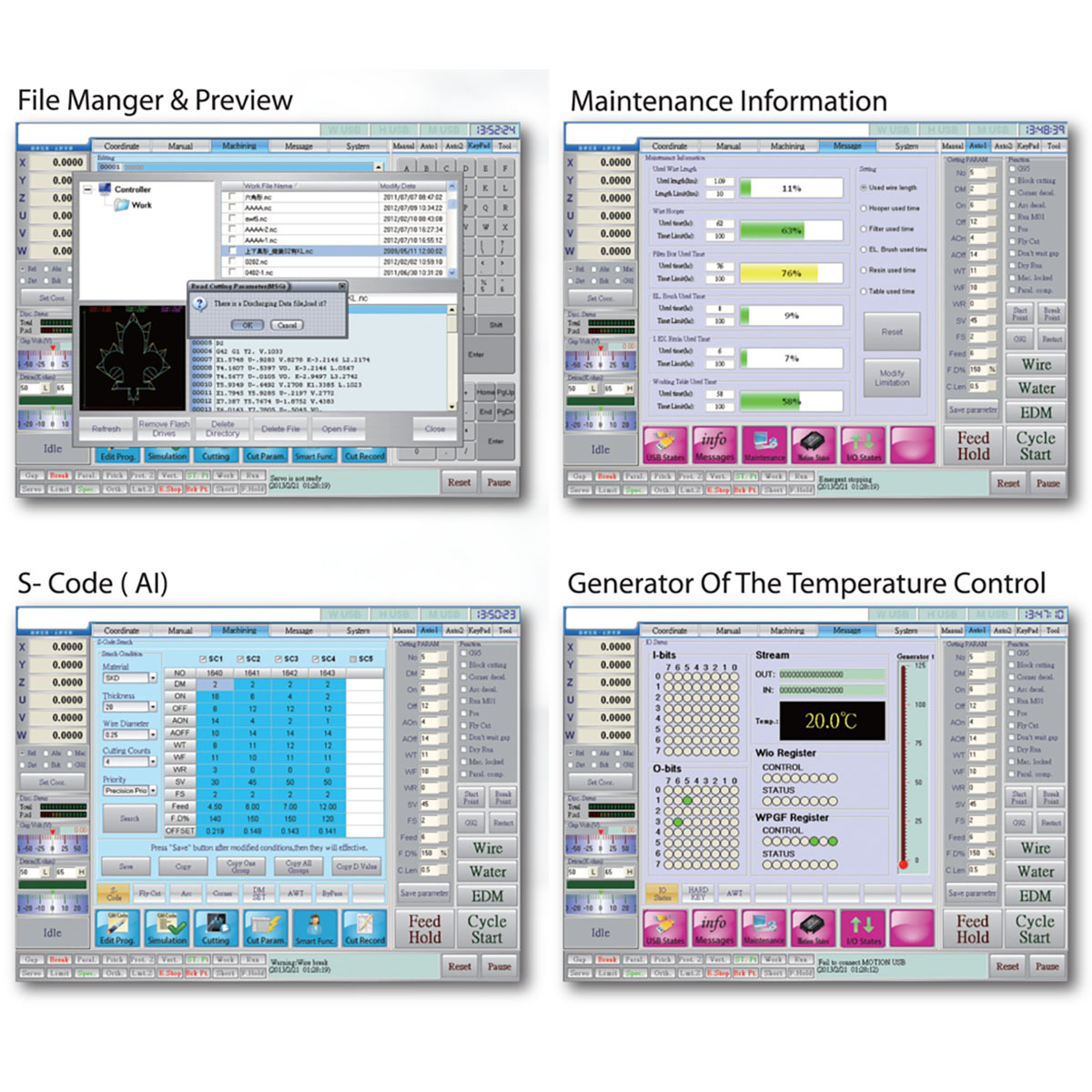

- Sistema de control permanente del generador para la estabilidad de la tensión del hilo
- Guías lineales precisas junto con diseño patentado lineal y de bloque
Especificaciones
| WSi-200 | WSi-430 | WSi-530 | WSi-640 | |
| Tamaño de pieza de trabajo máx. | 22"x 18.5" x 4.5" | 27,6"x 21,3" x 11,6" | 37"x 22.4" x 11.6" | 39.4"x 28.3" x 13.6" |
| Peso de pieza de trabajo máx. | 299.82 kg | 499.86 kg | 1,000.17 kg | 1,000.17 kg |
| Drive y Servo | Servo AC de 5 ejes | Servo AC de 5 ejes | Servo AC de 5 ejes | Servo AC de 5 ejes |
| Eje de simulación | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) |
| Recorrido del eje X / Y | 15.7"/ 7.87" | 19.7"/ 11.8" | 23.6"/ 17.7" | 23.6"/ 17.7" |
| Recorrido del eje Z | 4.7" | 11.8" | 11.8" | 13.7" |
| Recorrido del eje U / V | 1.8"/ 1.8" | 3.93"/ 3.93" | 3.93"/ 3.93" | 3.93"/ 3.93" |
| Rango de diámetro de alambre | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm |
| Ángulo de inclinación máxima | ± 10 ° 2.4" | ± 22.5 ° 3.93" | ± 22.5 ° 3.93" | ± 22.5 ° 3.93" |
| Carga máxima de ejes | 13.23 libras | 22 libras | 22 libras | 22 libras |
| Conductividad | Automático | Automático | Automático | Automático |
| Capacidad del tanque de agua | 118.8 galones | 150.6 galones | 248 galones | 248 galones |
| Peso neto | 1,699.61 kg | 2,099.68 kg | 3,349.78 kg | 3,499.92 kg |
| Dimensiones | 71"x 75" x 73" | 118"x 86.6" x 84.6" | 139,7 x 102,4"x 88,2" | 141.7"x 102.4" x 90" |
Accesorios estándar
- Diámetro guía superior + inferior (0.25 mm)
- Software CAD / CAM
- Enfriador de agua
- Regulador de potencia / 15 kva
- Barra paralela: para colocar la pieza de trabajo
- Filtro (2 piezas)
- Resina / 5L
- Alambre de latón 0.25 mm / 3 kg
Accesorios opcionales
- Diámetro guía superior + inferior (0.25 mm)
- Software CAD / CAM
- Enfriador de agua
- Regulador de potencia / 15 kva
- Barra paralela: para colocar la pieza de trabajo
- Filtro (2 piezas)
- Resina / 5L
- Alambre de latón 0.25 mm / 3 kg
- Contacto de alimentación de energía (2 piezas)
- Medidor de resistencia al agua
- Medidor de tensión de alambre
- Medidor de velocidad de alambre
- Boquilla de agua (superior / inferior) (2 piezas) / 1 juego
- Boquilla / juego de agua de 22.5 grados (guía superior / inferior + diámetro)
